【HarmonyOS】应用开发拖拽功能详解

一、前言

拖拽交互本质上是一种通过鼠标或手势触屏传递数据的机制,用户可以从一个组件位置拖出数据并将其拖入到另一个组件位置,从而触发相应的响应。

在鸿蒙 中,ArkUI 框架对拖拽功能提供了完整的支持,从基础的单组件拖拽到复杂的多选拖拽、跨应用数据传递,再到自定义动效和悬停检测,形成了一套完善的解决方案。系统级别的支持,让我们对复杂的拖拽功能实现,非常容易就可完成。

二、拖拽事件流程与实现步骤

1、核心流程

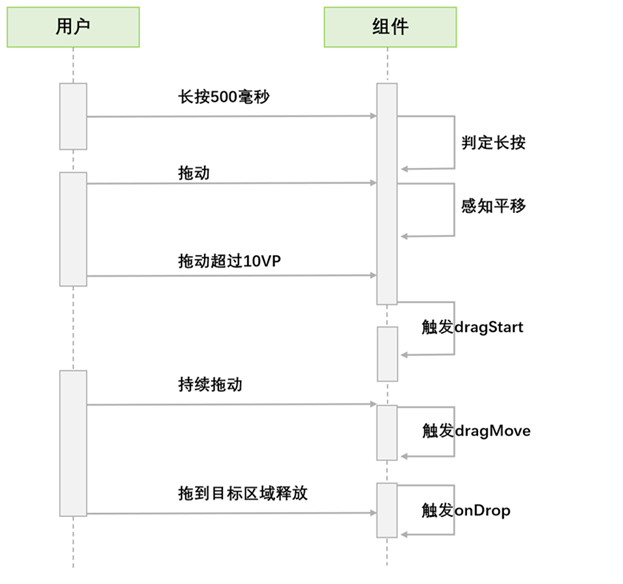

因为鸿蒙是面向多设备的操作系统,拖拽流程主要包含手势拖拽鼠标拖拽两种模式,两者在触发条件和交互细节上略有不同,但核心逻辑一致。 【HarmonyOS】应用开发拖拽功能详解 整个拖拽过程: (1)拖拽操作:长按并滑动触发,释放时结束 对于手势操作,当用户在可拖拽组件上长按超过 500ms 时会触发拖拽,长按 800ms 时系统会执行预览图的浮起动效。

而鼠标拖拽则遵循"即拖即走"模式,当鼠标左键在可拖拽组件上按下并移动超过 1vp 时,即可触发拖拽功能。

(2)拖拽背板:拖动数据时的可视化表示,可自定义 (3)拖拽内容:使用 UDMF 统一数据框架封装,确保数据一致性和安全性 (4)拖出对象:触发拖拽并提供数据的组件 (5)拖入目标:接收并处理拖拽数据的组件

2、回调事件

ArkUI 提供了一系列回调事件,帮助开发者感知拖拽状态并调整系统默认行为:

回调事件 说明
onDragStart 拖出动作开始时触发,可设置传递数据和自定义背板图
onDragEnter` 拖拽点进入组件范围时触发(组件监听了onDrop)
onDragMove 拖拽点在组件范围内移动时触发
onDragLeave 拖拽点移出组件范围时触发
onDrop 用户在组件范围内释放拖拽时触发,需设置拖拽结果
onDragEnd 拖拽活动终止时触发,可获取最终结果
onPreDrag 拖拽开始前的不同阶段触发,可准备相关数据

3、数据传递与背板定制

拖拽数据通过 UDMF(用户数据管理框架)进行封装,确保跨组件和跨应用的数据一致性。在 onDragStart 回调中,可通过 setData 方法设置传递的统一数据:

onDragStart((event) => {
  let data: unifiedDataChannel.Image = new unifiedDataChannel.Image();
  data.imageUri = 'common/pic/img.png';
  let unifiedData = new unifiedDataChannel.UnifiedData(data);
  event.setData(unifiedData);
})

三、DEMO 源码

拖拽功能实现

import { unifiedDataChannel, uniformTypeDescriptor } from '@kit.ArkData';
import { promptAction } from '@kit.ArkUI';
import { image } from '@kit.ImageKit';

@Entry
@Component
struct DragAndDropDemo {
  @State targetImage: string = '';
  @State imageWidth: number = 100;
  @State imageHeight: number = 100;
  @State imgState: Visibility = Visibility.Visible;
  @State pixmap: image.PixelMap | undefined = undefined;

  @Builder
  pixelMapBuilder() {
    Column() {
      Image($r('app.media.startIcon'))
        .width(120)
        .height(120)
        .backgroundColor(Color.Yellow)
    }
  }

  // 获取UDMF数据,包含重试机制
  getDataFromUdmfRetry(event: DragEvent, callback: (data: DragEvent) => void) {
    try {
      let data: unifiedDataChannel.UnifiedData = event.getData();
      if (!data) {
        return false;
      }
      let records: Array<unifiedDataChannel.UnifiedRecord> = data.getRecords();
      if (!records || records.length <= 0) {
        return false;
      }
      callback(event);
      return true;
    } catch (e) {
      console.log("getData failed, message: " + (e as Error).message);
      return false;
    }
  }

  getDataFromUdmf(event: DragEvent, callback: (data: DragEvent) => void) {
    if (this.getDataFromUdmfRetry(event, callback)) {
      return;
    }
    setTimeout(() => {
      this.getDataFromUdmfRetry(event, callback);
    }, 1500);
  }

  // 生成自定义背板图
  private getComponentSnapshot(): void {
    this.getUIContext().getComponentSnapshot().createFromBuilder(() => {
      this.pixelMapBuilder();
    }, (error: Error, pixmap: image.PixelMap) => {
      if (error) {
        console.log("error: " + JSON.stringify(error));
        return;
      }
      this.pixmap = pixmap;
    })
  }

  // 长按准备阶段处理
  private preDragChange(preDragStatus: PreDragStatus): void {
    if (preDragStatus === PreDragStatus.ACTION_DETECTING_STATUS) {
      this.getComponentSnapshot();
    }
  }

  build() {
    Row() {
      Column() {
        Text('拖动源')
          .fontSize(18)
          .width('100%')
          .height(40)
          .margin(10)
          .backgroundColor('#008888')

        Row() {
          Image($r('app.media.app_icon'))
            .width(100)
            .height(100)
            .draggable(true)
            .margin({ left: 15 })
            .visibility(this.imgState)
            // 平行手势处理长按冲突
            .parallelGesture(LongPressGesture().onAction(() => {
              this.getUIContext().getPromptAction().showToast({
                duration: 100,
                message: '长按手势触发'
              });
            }))
            .onDragStart((event) => {
              let data: unifiedDataChannel.Image = new unifiedDataChannel.Image();
              data.imageUri = 'common/pic/img.png';
              let unifiedData = new unifiedDataChannel.UnifiedData(data);
              event.setData(unifiedData);

              let dragItemInfo: DragItemInfo = {
                pixelMap: this.pixmap,
                extraInfo: "拖拽背板额外信息",
              };
              return dragItemInfo;
            })
            .onPreDrag((status: PreDragStatus) => {
              this.preDragChange(status);
            })
            .onDragEnd((event) => {
              if (event.getResult() === DragResult.DRAG_SUCCESSFUL) {
                this.getUIContext().getPromptAction().showToast({
                  duration: 100,
                  message: '拖拽成功'
                });
              } else if (event.getResult() === DragResult.DRAG_FAILED) {
                this.getUIContext().getPromptAction().showToast({
                  duration: 100,
                  message: '拖拽失败'
                });
              }
            })
        }
      }

      Column() {
        Text('目标区域')
          .fontSize(20)
          .width('100%')
          .height(40)
          .margin(10)
          .backgroundColor('#008888')

        Row() {
          Image(this.targetImage)
            .width(this.imageWidth)
            .height(this.imageHeight)
            .draggable(true)
            .margin({ left: 15 })
            .border({ color: Color.Black, width: 1 })
            .allowDrop([uniformTypeDescriptor.UniformDataType.IMAGE])
            .onDragMove((event) => {
              event.setResult(DragResult.DROP_ENABLED);
              event.dragBehavior = DragBehavior.MOVE;
            })
            .onDrop((dragEvent?: DragEvent) => {
              this.getDataFromUdmf((dragEvent as DragEvent), (event: DragEvent) => {
                let records: Array<unifiedDataChannel.UnifiedRecord> = event.getData().getRecords();
                let rect: Rectangle = event.getPreviewRect();
                this.imageWidth = Number(rect.width);
                this.imageHeight = Number(rect.height);
                this.targetImage = (records[0] as unifiedDataChannel.Image).imageUri;
                this.imgState = Visibility.None;
                event.setResult(DragResult.DRAG_SUCCESSFUL);
              });
            })
        }
      }
    }
    .height('100%')
  }
}
