导读：近七年在网易杭研一直从事数据库相关的开发工作，主要是MySQL和MongoDB这两种数据库，去年开始涉及图数据库Neo4J。上述几种，都可认为是OLTP类数据处理，由于工作需要，需要调研学习OLAP技术和相关系统，本文开始逐步进行第一轮总结，很多东西还只是片面理解，权当做个笔记。

对事物的认识总是螺旋式的，先有个大致的认识，再逐渐丰富其血肉。这个过程，会有片面性、也可能否定之前的理解，但只要一直用心用脑，总会不断进步的。当然，多参考优秀的资料，会大大缩短过程中花费的时间。

01

基础问答

1. 什么是OLAP，其与OLTP有什么区别？

如果展开来说，这个问题估计可以写好几篇文章，这里简单谈谈个人的理解。

OLTP是Online transaction processing的英文缩写，指在线/联机事务处理，这么说其实还是比抽象的。OLTP典型的应用领域包括银行、证劵等金融行业，电子商务系统等，在此举最经典的银行例子，我们在招商银行APP上查询账户余额、收支信息和转账记录，在ATM机上存钱，取钱，将招行账号的钱转到工行账号上。这些都是典型的OLTP类操作，这些操作都比较简单，主要是对数据库中的数据进行增删改查。操作主体一般是产品的用户。

OLAP是Online analytical processing的英文缩写，指联机分析处理。从字面上我们能看出是做分析类操作。通过分析数据库中的数据来得出一些结论性的东西。比如给老总们看的报表，用于进行市场开拓的用户行为统计，不同维度的汇总分析结果等等。操作主体一般是运营、销售和市场等团队人员而不是用户。

单次OLTP处理的数据量比较小，所涉及的表非常有限，一般仅一两张表。而OLAP是为了从大量的数据中找出某种规律性的东西，经常用到count()、sum()和avg()等聚合方法，用于了解现状并为将来的计划/决策提供数据支撑，所以对多张表的数据进行连接汇总非常普遍。

为了表示跟OLTP的数据库（database）在数据量和复杂度上的不同，一般称OLAP的操作对象为数据仓库（data warehouse），简称数仓。数据库仓库中的数据，往往来源于多个数据库，以及相应的业务日志。

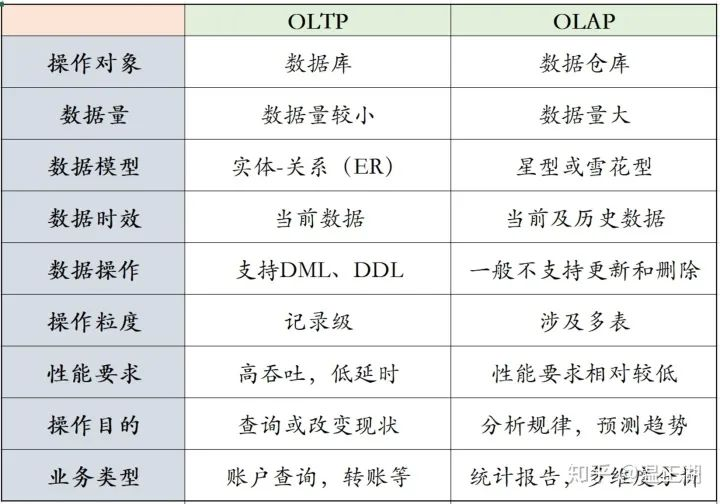

下表是对OLTP和OLAP的简单总结。

网易杭研OLTP数据库团队为业界培养了多位数据库资深专家，在线数仓团队也同样如此，在Impala、Kudu等技术上有深厚的积累，是网易猛犸、有数等网易大数据产品的核心基础设施。

2. MySQL等OLTP数据库能处理OLAP业务吗？

MySQL是当前最流行的开源数据库，一般作为OLTP数据库使用。在MySQL上也能执行一些OLAP操作，但这不是MySQL擅长的领域。虽然OLTP和OLAP都是通过SQL来执行，但SQL语句只是描述了我想要什么，而并没有说明应该怎么做（不考虑hint等），即确定最优的执行计划。由于OLTP操作比较简单，所涉及的表也少，因此不需要相应的数据库具有强大的执行优化能力，比如说MySQL在查询优化这块就比较弱，但这其实没有给它的大规模普及使用造成多大伤害。

当然，MySQL也在快速进步，尤其是最新的8.0版本，在查询优化模块添加了很多众望所归的功能特性，包括窗口函数，通用表达式和更强大的Join能力等。

而OLAP类操作不一样，没有强大的执行计划产生和优化能力，执行这类操作肯定不会有多高的效率，甚至会寸步难行。当然，如果总数据量较小，SQL也相对简单，那MySQL也是能够应付的。在MySQL高可用实例的从库做些报表类查询也有不少案例。

3. OLAP的查询跟OLTP查询具体有那些不一样？

上文简要提及，OLTP查询一般仅涉及单表，点查为主，返回的是记录本身或该记录的多个列。即使是范围查询，基本上也会通过limit来限制返回的记录数。

而OLAP则不同，表中单条记录本身并不是查询所关心的，比较典型的特点包括有聚合类算子、涉及多表Join，查询所用谓语/条件没有索引，玩玩不是返回记录。由于这些操作都非常耗计算资源，而且数据仓库相比数据库在数据量上大很多，因此，OLAP类查询经常表现为cpu-bound而不是io-bound。

这样说可能还不够直观，下面换种形式。OLTP和OLAP发展到现在已经比较成熟，业界也有些公认的benchmark来进行性能评估。我们可以通过这些benchmark中的对应sql来了解两位服务的典型查询语句。对于OLTP来说，有sysbench和tpcc测试套件，对于OLAP来说，有tpch和tpcds 2种。这里分别例举sysbench oltp和tpcds的sql作为参考。

sysbench oltp查询

可以从sysbench的lua脚本中获取都有哪些查询类型。如下所示：

local stmt_defs = {
   point_selects = {
      "SELECT c FROM sbtest%u WHERE id=?",
      t.INT},
   simple_ranges = {
      "SELECT c FROM sbtest%u WHERE id BETWEEN ? AND ?",
      t.INT, t.INT},
   sum_ranges = {
      "SELECT SUM(k) FROM sbtest%u WHERE id BETWEEN ? AND ?",
       t.INT, t.INT},
   order_ranges = {
      "SELECT c FROM sbtest%u WHERE id BETWEEN ? AND ? ORDER BY c",
       t.INT, t.INT},
   distinct_ranges = {
      "SELECT DISTINCT c FROM sbtest%u WHERE id BETWEEN ? AND ? ORDER BY c",
      t.INT, t.INT},

对应到测试时，就是下面的样子。

SELECT c FROM sbtest10 WHERE id=4352
SELECT c FROM sbtest10 WHERE id BETWEEN 5046 AND 5046+99 ORDER BY c
SELECT c FROM sbtest3 WHERE id BETWEEN 4983 AND 4983+99
SELECT SUM(K) FROM sbtest1 WHERE id BETWEEN 4981 AND 4981+99
SELECT DISTINCT c FROM sbtest3 WHERE id BETWEEN 4989 AND 4989+99 ORDER BY c

感兴趣的同学可以查看github上sysbench代码。上述sql均位于oltp_common.lua中。

https://github.com/akopytov/sysbench/blob/master/src/lua/oltp_common.lua

同样的，我们也可以从github上找到tpcc的查询sql。如下：

https://github.com/Percona-Lab/sysbench-tpcc/blob/master/tpcc_run.lua

例子如下：


--      SELECT c_id
--      FROM customer
--      WHERE c_w_id = :c_w_id
--      AND c_d_id = :c_d_id
--      AND c_last = :c_last
--      ORDER BY c_first;

--      SELECT c_balance, c_first, c_middle, c_last
--              FROM customer
--              WHERE c_w_id = :c_w_id
--          AND c_d_id = :c_d_id
--          AND c_id = :c_id;

--  SELECT c_discount, c_last, c_credit, w_tax
--  FROM customer, warehouse
--  WHERE w_id = :w_id
--  AND c_w_id = w_id
--  AND c_d_id = :d_id
--  AND c_id = :c_id;

相对来说，tpcc的查询比oltp查询更复杂些。包含了2表join操作。

tpcds查询

下面在看看复杂的tpcds查询是怎么样的。tpcds一共99个query，下面举例。

-- query68
SELECT
  "c_last_name"
, "c_first_name"
, "ca_city"
, "bought_city"
, "ss_ticket_number"
, "extended_price"
, "extended_tax"
, "list_price"
FROM
  (
   SELECT
     "ss_ticket_number"
   , "ss_customer_sk"
   , "ca_city" "bought_city"
   , "sum"("ss_ext_sales_price") "extended_price"
   , "sum"("ss_ext_list_price") "list_price"
   , "sum"("ss_ext_tax") "extended_tax"
   FROM
     ${database}.${schema}.store_sales
   , ${database}.${schema}.date_dim
   , ${database}.${schema}.store
   , ${database}.${schema}.household_demographics
   , ${database}.${schema}.customer_address
   WHERE ("store_sales"."ss_sold_date_sk" = "date_dim"."d_date_sk")
      AND ("store_sales"."ss_store_sk" = "store"."s_store_sk")
      AND ("store_sales"."ss_hdemo_sk" = "household_demographics"."hd_demo_sk")
      AND ("store_sales"."ss_addr_sk" = "customer_address"."ca_address_sk")
      AND ("date_dim"."d_dom" BETWEEN 1 AND 2)
      AND (("household_demographics"."hd_dep_count" = 4)
         OR ("household_demographics"."hd_vehicle_count" = 3))
      AND ("date_dim"."d_year" IN (1999   , (1999 + 1)   , (1999 + 2)))
      AND ("store"."s_city" IN ('Midway'   , 'Fairview'))
   GROUP BY "ss_ticket_number", "ss_customer_sk", "ss_addr_sk", "ca_city"
)  dn
, ${database}.${schema}.customer
, ${database}.${schema}.customer_address current_addr
WHERE ("ss_customer_sk" = "c_customer_sk")
   AND ("customer"."c_current_addr_sk" = "current_addr"."ca_address_sk")
   AND ("current_addr"."ca_city" <> "bought_city")
ORDER BY "c_last_name" ASC, "ss_ticket_number" ASC
LIMIT 100
--query53
SELECT *
FROM
  (
   SELECT
     "i_manufact_id"
   , "sum"("ss_sales_price") "sum_sales"
   , "avg"("sum"("ss_sales_price")) OVER (PARTITION BY "i_manufact_id") "avg_quarterly_sales"
   FROM
     ${database}.${schema}.item
   , ${database}.${schema}.store_sales
   , ${database}.${schema}.date_dim
   , ${database}.${schema}.store
   WHERE ("ss_item_sk" = "i_item_sk")
      AND ("ss_sold_date_sk" = "d_date_sk")
      AND ("ss_store_sk" = "s_store_sk")
      AND ("d_month_seq" IN (1200   , (1200 + 1)   , (1200 + 2)   , (1200 + 3)   , (1200 + 4)   , (1200 + 5)   , (1200 + 6)   , (1200 + 7)   , (1200 + 8)   , (1200 + 9)   , (1200 + 10)   , (1200 + 11)))
      AND ((("i_category" IN ('Books                                             '         , 'Children                                          '         , 'Electronics                                       '))
            AND ("i_class" IN ('personal                                          '         , 'portable                                          '         , 'reference                                         '         , 'self-help                                         '))
            AND ("i_brand" IN ('scholaramalgamalg #14                             '         , 'scholaramalgamalg #7                              '         , 'exportiunivamalg #9                               '         , 'scholaramalgamalg #9                              ')))
         OR (("i_category" IN ('Women                                             '         , 'Music                                             '         , 'Men                                               '))
            AND ("i_class" IN ('accessories                                       '         , 'classical                                         '         , 'fragrances                                        '         , 'pants                                             '))
            AND ("i_brand" IN ('amalgimporto #1                                   '         , 'edu packscholar #1                                '         , 'exportiimporto #1                                 '         , 'importoamalg #1                                   '))))
   GROUP BY "i_manufact_id", "d_qoy"
)  tmp1
WHERE ((CASE WHEN ("avg_quarterly_sales" > 0) THEN ("abs"((CAST("sum_sales" AS DECIMAL(38,4)) - "avg_quarterly_sales")) / "avg_quarterly_sales") ELSE null END) > DECIMAL '0.1')
ORDER BY "avg_quarterly_sales" ASC, "sum_sales" ASC, "i_manufact_id" ASC
LIMIT 100
--query59
WITH
  wss AS (
   SELECT
     "d_week_seq"
   , "ss_store_sk"
   , "sum"((CASE WHEN ("d_day_name" = 'Sunday   ') THEN "ss_sales_price" ELSE null END)) "sun_sales"
   , "sum"((CASE WHEN ("d_day_name" = 'Monday   ') THEN "ss_sales_price" ELSE null END)) "mon_sales"
   , "sum"((CASE WHEN ("d_day_name" = 'Tuesday  ') THEN "ss_sales_price" ELSE null END)) "tue_sales"
   , "sum"((CASE WHEN ("d_day_name" = 'Wednesday') THEN "ss_sales_price" ELSE null END)) "wed_sales"
   , "sum"((CASE WHEN ("d_day_name" = 'Thursday ') THEN "ss_sales_price" ELSE null END)) "thu_sales"
   , "sum"((CASE WHEN ("d_day_name" = 'Friday   ') THEN "ss_sales_price" ELSE null END)) "fri_sales"
   , "sum"((CASE WHEN ("d_day_name" = 'Saturday ') THEN "ss_sales_price" ELSE null END)) "sat_sales"
   FROM
     ${database}.${schema}.store_sales
   , ${database}.${schema}.date_dim
   WHERE ("d_date_sk" = "ss_sold_date_sk")
   GROUP BY "d_week_seq", "ss_store_sk"
)
SELECT
  "s_store_name1"
, "s_store_id1"
, "d_week_seq1"
, ("sun_sales1" / "sun_sales2")
, ("mon_sales1" / "mon_sales2")
, ("tue_sales1" / "tue_sales2")
, ("wed_sales1" / "wed_sales2")
, ("thu_sales1" / "thu_sales2")
, ("fri_sales1" / "fri_sales2")
, ("sat_sales1" / "sat_sales2")
FROM
  (
   SELECT
     "s_store_name" "s_store_name1"
   , "wss"."d_week_seq" "d_week_seq1"
   , "s_store_id" "s_store_id1"
   , "sun_sales" "sun_sales1"
   , "mon_sales" "mon_sales1"
   , "tue_sales" "tue_sales1"
   , "wed_sales" "wed_sales1"
   , "thu_sales" "thu_sales1"
   , "fri_sales" "fri_sales1"
   , "sat_sales" "sat_sales1"
   FROM
     wss
   , ${database}.${schema}.store
   , ${database}.${schema}.date_dim d
   WHERE ("d"."d_week_seq" = "wss"."d_week_seq")
      AND ("ss_store_sk" = "s_store_sk")
      AND ("d_month_seq" BETWEEN 1212 AND (1212 + 11))
)  y
, (
   SELECT
     "s_store_name" "s_store_name2"
   , "wss"."d_week_seq" "d_week_seq2"
   , "s_store_id" "s_store_id2"
   , "sun_sales" "sun_sales2"
   , "mon_sales" "mon_sales2"
   , "tue_sales" "tue_sales2"
   , "wed_sales" "wed_sales2"
   , "thu_sales" "thu_sales2"
   , "fri_sales" "fri_sales2"
   , "sat_sales" "sat_sales2"
   FROM
     wss
   , ${database}.${schema}.store
   , ${database}.${schema}.date_dim d
   WHERE ("d"."d_week_seq" = "wss"."d_week_seq")
      AND ("ss_store_sk" = "s_store_sk")
      AND ("d_month_seq" BETWEEN (1212 + 12) AND (1212 + 23))
)  x
WHERE ("s_store_id1" = "s_store_id2")
   AND ("d_week_seq1" = ("d_week_seq2" - 52))
ORDER BY "s_store_name1" ASC, "s_store_id1" ASC, "d_week_seq1" ASC
LIMIT 100

很显然，tpcds的查询复杂度相比oltp和tpcc高非常多。

4. 是否有可能将OLAP和OLTP统一起来？

目前有个趋势是将OLTP和OLAP相融合，在同一个系统中同时提供TP和AP 2种服务，即HTAP产品，国内的数据库创业公司PingCAP的TiDB即是其中的佼佼者。

但由于两者服务类型相差甚大，完全融合是很难的，如何解决AP业务对要求更高实时性和稳定性的TP业务带来影响，如何同时提供2种服务且2种服务与业界其他系统相比具备足够竞争力，这些都是很大的挑战。

在目前的HTAP系统中，一般通过存储层的数据多副本来进行针对AP和TP业务的不同方式的优化，使用多个副本来以行存方式更好满足TP业务，通过增加一个副本来以列存方式为AP业务提供服务。

在存储系统上，配置独立的计算/查询系统，分别满足TP和AP不同的要求。比如TP系统很重要的一个特点就是事务的ACID，而AP系统更加关心分布式并行查询能力。

TP和AP融合不是本系列文章关注焦点，因此下面我们聚焦到OLAP/数仓上来。

5. 数仓有哪些基础知识和概念？

OLAP的查询语句比OLTP更复杂，显然是因为两则操作的数据集和目的都是不一样的。数据库模型是2维的关系-实体模型。而数仓则是多维立方体模型。相对来说，给数仓建模的难度更高。为此，有必要再介绍下输出基础知识和一些重要概念。

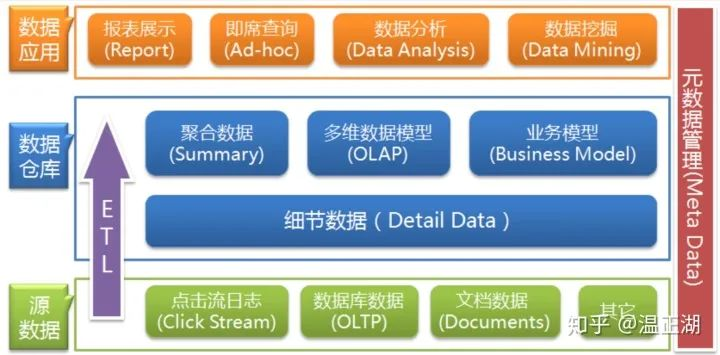

先来看看这张图，基于该图，介绍下数仓的数据来源，作用和存在方式。

02

说说数仓中数据的前世今生？

1. 数仓中的数据从何而来？

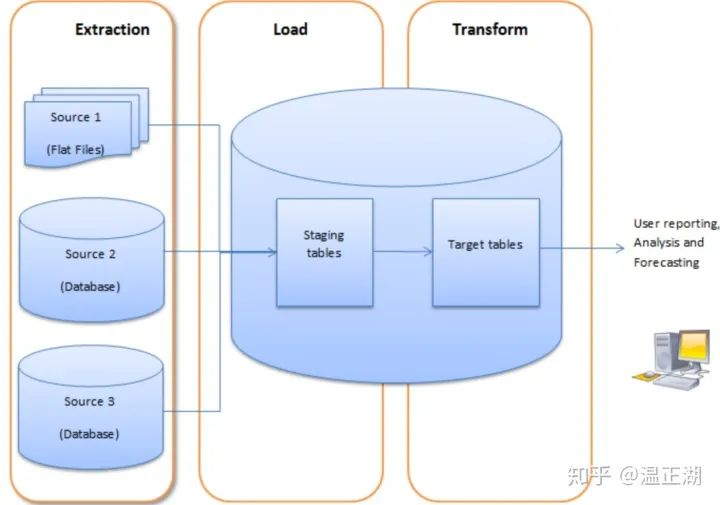

OLAP对应的数据载体叫做数据仓库，称之为仓库个人认为挺贴切的。因为它不是数据的生产者，其中的数据都是从其他地方搬运过来的，而搬运和清洗的过程就是ETL流程（Extract-Transform-Load，即数据抽取、转换和加载），在此不展开。

图片来源：维基百科

那么这些数据从何而来，表现形式如何呢？归纳起来大体有3种：

• 结构化数据：一般来自于数据库，比如MySQL等关系型数据库的表中保存的记录（rows）。即承担OLTP功能的数据载体。这类数据最好处理，因为数据表达方式作为规范，约束性最好；

• 半结构化数据：该部分数据来源较多，包括用户行为日志（如app的页面访问记录）、平台或管理服务日志（tomcat、mysql等服务日志）等等，也包括存储于MongoDB等NoSQL数据库中的记录（Docs等）。这些数据一般以Json或XML等形式存在，在ETL时难度较大。

• 非结构化数据：包括图片、音频、视频和网页等，这些数据非常复杂，信息量也很大，一般不会直接抽取出来直接保存到数仓中，而是记录他们的元数据信息（metadata），举图片为例，可能保存该图片的产生时间、格式、大小等等，至于图片本身，一般通过url链接保存在对象或文件存储系统中。

2. 数仓的作用有哪些？

数据仓库大致可以分为以下一些作用：

• 进行交互式/即席查询（ad-hoc）；

• 用于报表类查询（BI Reporting）；

• 进行数据分析类查询（Data Analytics）；

• 用于数据挖掘类查询（Data Mining）；

在数仓仓库之前可以部署至少如上所述4类数据应用。

3. 数据在数仓中是如何组织的？

简单介绍了数仓的数据来源，数仓中数据所能发挥的作用后，接下来聊聊这些通过不同方式进来的数据，如何存在于数仓当中的。相应地引入多维数据模型和数据立方体（data cube）概念。数仓中数据的存在方式跟数仓索要发挥的作用息息相关，即该数仓要承载什么样的业务模型。

基于业务模型设计对应的数据仓库的数据模型，进而针对性实现不同的ETL操作将外部数据经过不同程度的过滤、聚合等处理之后引入到数仓之中。

4. 什么是多维数据模型？

抽象的概念光通过文字描述是无法在大脑中具象化的，这是因为大自然存在的都是具体的事物，抽象的东西是竟然我们加工所得。为了更加清晰的进行说明，需要将抽象概念重新具体化。下面就通过例子来说明与数仓多维数据模型相关的概念，以便大家更好得建立初步的认识。

上图所示即为一个采用简单星型模型组织起来的多维数据模型，用来存储商品销售情况。在这张图中的6个表又可分为2种类型，分别是最中间的事实表，和围绕其展开的维度表。

5. 什么是事实表？

事实表（Fact Table）用来记录具体事件，包含了每个事件的具体要素，以及具体发生的事情。事实表是主干，简明扼要得介绍一个事实。例子中就通过一条事实表记录说明了某个地方（地域ID）的某人（用户ID）在某个时间（时间ID）通过某种方式（支付ID）买了某产品（产品ID）。

6. 什么是维度表？

维度表（Dimension Table ）是依赖事实表而存在的，“皮之不存，毛将焉附”，没有事实表数据，维度表也就没有存在的意义。每个维度表都是对事实表中的每个列/字段进行展开描述。

比如事实表中的用户ID，就可以进一步展开成一张维度表，记录该用户ID实体的用户名、联系信息、地址信息、年龄、性别和注册方式等等；

一般来说，对于数仓，事实表的增删改操作相比维度表更为频繁，模型建立后，维度表中的数据保持相对稳定。试想，商品销售行为是一直在发生的，而用户注册和产品更新不总是随时有的。再说到地域和支付方式，那就更少变化了。

通过事实表和维度表组织起来的数仓多维数据模型，相比原本分散在数据库等各处的数据，能够有更有目的更高效的查询效率，比如可以查询汇总地域维度中某个省的商品销售情况，也可以通过时间维度分析每个季度的某类商品销售趋势。将多个维度表跟事实表进行不同程度的连接，可以展开得到各种各样的分析结果，满足商品运营等数据使用者的不同需求。

基于数据模型及操作又可以引入数据立方体概念及对其的常见操作。

7.什么是数据立方体？

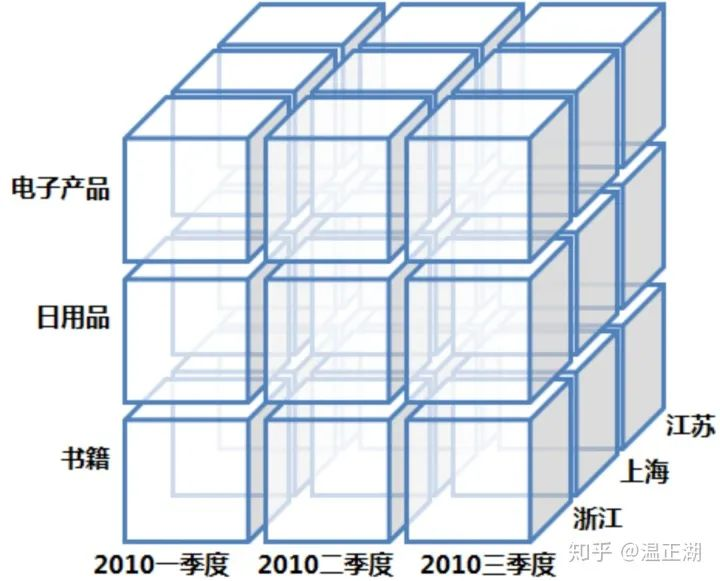

中国作为信息技术领域的后起之秀，我们现在介绍的这些概念都源于英文。数据立方体就是从英文“Data Cube”而来。下图就是一个商品销售模型的数据立方体。

来源：http://webdataanalysis.net/web-data-warehouse/data-cube-and-olap/

其实我们也可以叫它”数据魔方体“，因为立方体是三维的，而多维数据模型并不仅仅三维，虽然受图形化展示限制，一般仅展示其三个维度。而”魔方“一词，则凸现出了其变化性，通过对其进行不同的操作，让数据呈现出千变万化的结果。

上图来源于参考资料，比较好展示了多维模型，从大立方体上可以看到商品类型、季度和地区三个维度。但对于每个维度又是一个小立方体，比如第一季度浙江的书籍销售情况就是左下角的小立方体。在这个小立方体中，根据需要，我们还可以按照书籍类型，从季度拆分为月度，浙江拆出各地级市。

上面的拆分例子正是基于立方体的场景操作之一，下面进一步介绍。

8. 数据立方体有哪些常见操作？

在进行OLAP查询时，基于数据立方体的多维分析操作包括：钻取（Drill-down）、上卷（Roll-up）、切片（Slice）、切块（Dice）以及旋转（Pivot），接下来以上面的数据立方体为例来逐一解释下：

钻取（Drill-down）：

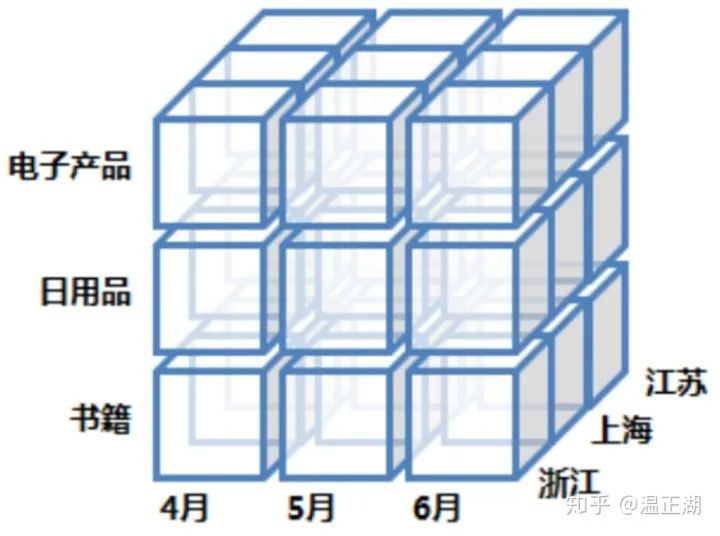

该操作我们上面简单举过例子，从钻取这个名字，就可以知道，这是往更细粒度深挖。从上一个层次到下一层，即深入该层内部。比如书籍中可以分计算机、数理化、文史地等，二季度又可分为4、5、6三个月，浙江省又可以分为杭、甬、温等地级市的销售数据。

上卷（Roll-up）：

与钻取往深度挖相反，上卷顾名思义，即从细粒度数据向上层聚合，如将江苏省、上海市和浙江省的销售数据进行汇总来查看江浙沪地区的销售数据，将2010年的四个季度汇总成2010年的总数据；将电子产品、日用品和书籍汇总成实体商品，与服务相对应。

上面的钻取和上卷通过摊薄和加厚来改变维度的粒度。接下来介绍的切片和切块相似，是对维度进行筛选，获取其中一部分相同的样本。

切片（Slice）：

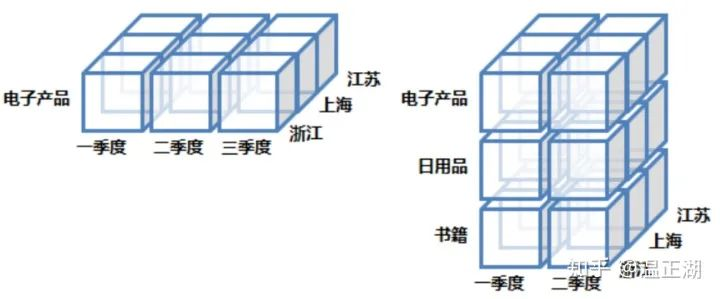

如左图所示，切片就是选择维中特定的值进行分析，比如只选择电子产品的销售数据，或2010年第二季度的数据，或浙江一个省粒度进行分析。

切块（Dice）：

如右图所示，切块是选择维中特定区间的数据或者某批特定值进行分析，比如选择2010年第一季度到2010年第二季度的销售数据，或者是电子产品和日用品的销售数据。

与切片不同的是，切块的粒度更大，会选择一个维度中某个区间或范围的值，而不仅仅是某个值。

旋转（Pivot）：

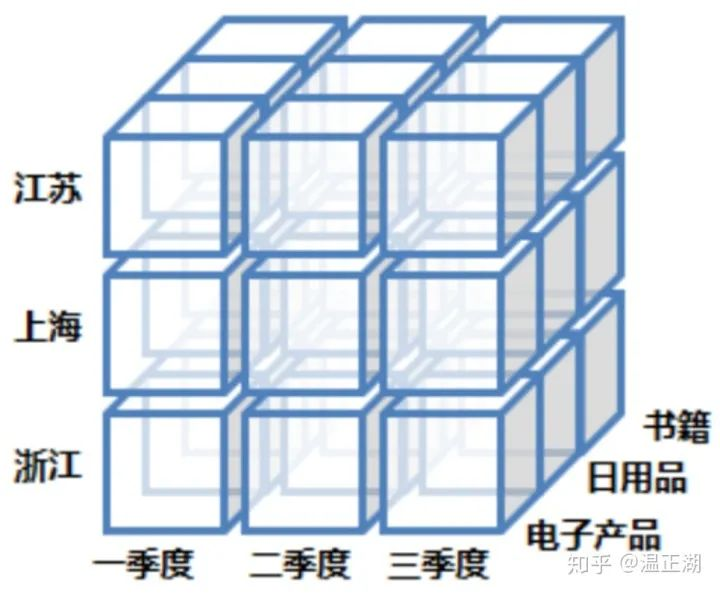

即维的位置的互换，就像是二维表的行列转换，如图中通过旋转实现产品维和地域维的互换。

与上面几种操作不同，旋转并未减少或增加要分析的样本。而是根据不同的目的，改变了分析的角度，比如本来将产品作为观察角度，将地域和时间作为参照，分析不同产品在销售情况。通过旋转，转而分析江浙沪三个不同地区的产品销售情况。

以上仅简单介绍了数仓领域最最基础的知识和概念。下一篇重点分析现实中数仓的类型及其代表产品，并介绍优秀的数仓产品会用到的核心技术。

注：在调研过程中，看过不少数仓的基础文章，逐渐形成了对数仓的认识，在将其转化为自己的描述过程中，发现了一个博客（http://webdataanalysis.net），有论述有实践，在实践中不断加深自己的认识。虽然其中的文章都是很多年前的，但个人觉得对学习入门数仓很有帮助，所以文中很多内容和图片都参考了该博客。
