前段时间写了《STM32驱动LCD原理》和《STM32的FSMC外设简介》两篇文章,本文将对STM32驱动LCD进行实战应用。LCD是深圳市拓普微科技开发有限公司的LMT028DN,分辨率是320*240,大小2.8寸,颜色65K的彩色屏,采用的是ST7789s液晶控制IC。颜色模式是565。
01 驱动时序
我们通常说的MCU-LCD接口,就是8080接口,8080接口的详细介绍请看《STM32驱动LCD原理》。

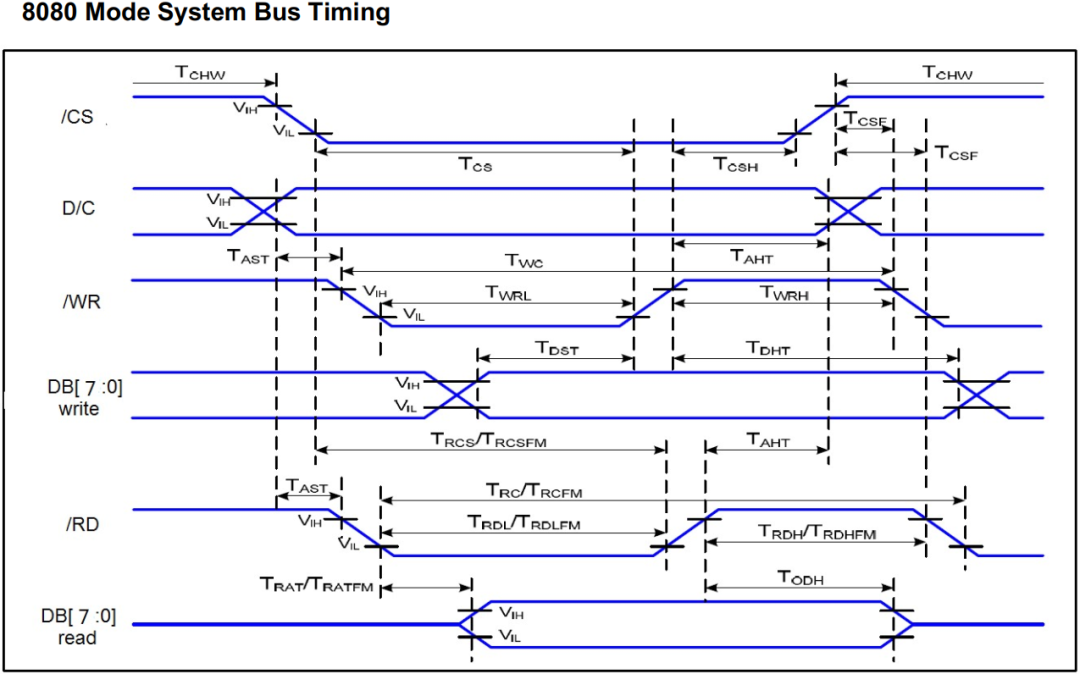

下面是LMT028DN给出的8080模式总线时序
下面是总线时序中的参数
时序参数
Tast->地址设置时间
Taht->地址保持时间(写)
Tchw->芯片选择高脉冲宽度
Tcs->芯片选择设置时间(写)
Tcsf->芯片选择等待时间(写)
Twc->写入周期
Twrh->控制脉冲高电平时间
Twrl->控制脉冲低电平时间
Tdst->数据设置时间
Tdht->数据保持时间
根据FSMC的配置和时序图,我们需要的3个时序参数是
3个重要参数
1、地址建立时间:5ns
2、地址保持时间:13ns
3、数据建立时间:13ns
以上数据均是满足时序图的最小时间,实际应用中,不能设置成最小值,也不能大于最大值(如果有的话),以实际应用为主,如果设置时间太快,反而不稳定。
因为我们把LCD使用8080接口驱动SRAM的方式,所以可以选择FSMC的模式1和模式A,但是/RD的切换,也就是FSMC的NOE的切换,所以只能选择模式A,观察时序图,读写时序一致,所以可以选择读写一致的配置。
02 FSMC外设配置
FSMC外设配置代码,具体FSMC外设解析请看《STM32的FSMC外设简介》
readWriteTiming.FSMC_AddressSetupTime = 0x02; //地址建立时间(ADDSET)为2个HCLK 2*1/120M=16ns
readWriteTiming.FSMC_AddressHoldTime = 0x02; //地址保持时间(ADDHLD),16ns
readWriteTiming.FSMC_DataSetupTime = 0x06; //数据建立时间,50ns
readWriteTiming.FSMC_BusTurnAroundDuration = 0x00;//总线恢复时间
readWriteTiming.FSMC_CLKDivision = 0x00;// 时钟分频因子
readWriteTiming.FSMC_DataLatency = 0x00;//数据产生时间
readWriteTiming.FSMC_AccessMode = FSMC_AccessMode_A; //模式A
FSMC_NORSRAMInitStructure.FSMC_Bank = FSMC_Bank1_NORSRAM1;// 这里我们使用NE1 ,也就对应BTCR[6],[7]。
FSMC_NORSRAMInitStructure.FSMC_DataAddressMux = FSMC_DataAddressMux_Disable;// 不复用数据地址
FSMC_NORSRAMInitStructure.FSMC_MemoryType = FSMC_MemoryType_SRAM;// FSMC_MemoryType_SRAM;
FSMC_NORSRAMInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_8b;//存储器数据宽度为8bit
FSMC_NORSRAMInitStructure.FSMC_BurstAccessMode = FSMC_BurstAccessMode_Disable;// FSMC_BurstAccessMode_Disable;
FSMC_NORSRAMInitStructure.FSMC_AsynchronousWait = FSMC_AsynchronousWait_Disable;
FSMC_NORSRAMInitStructure.FSMC_WaitSignalPolarity = FSMC_WaitSignalPolarity_Low;
FSMC_NORSRAMInitStructure.FSMC_WrapMode = FSMC_WrapMode_Disable;
FSMC_NORSRAMInitStructure.FSMC_WaitSignalActive = FSMC_WaitSignalActive_BeforeWaitState;
FSMC_NORSRAMInitStructure.FSMC_WriteOperation = FSMC_WriteOperation_Enable;// 存储器写使能
FSMC_NORSRAMInitStructure.FSMC_WaitSignal = FSMC_WaitSignal_Disable;
FSMC_NORSRAMInitStructure.FSMC_ExtendedMode = FSMC_ExtendedMode_Disable;// 读写使用相同的时序
FSMC_NORSRAMInitStructure.FSMC_WriteBurst = FSMC_WriteBurst_Disable;
FSMC_NORSRAMInitStructure.FSMC_ReadWriteTimingStruct = &readWriteTiming;//读写时序
FSMC_NORSRAMInitStructure.FSMC_WriteTimingStruct = &readWriteTiming;//写时序
读写接口代码:
结构体定义,这里利用了结构体地址递增特性
typedef struct
{
uint8_t LCD_CMD;//用于LCD命令操作
uint8_t LCD_DATA;//用于LCD数据操作
} LCD_TypeDef;
#define LCD_BASE ((uint32_t)(0x60000000 | 0x0000FFFF))
#define LCD ((LCD_TypeDef *) LCD_BAS
读写接口
void LMT028_Write_Cmd ( uint8_t usCmd )
{
LCD->LCD_CMD=usCmd;
}
void LMT028_Write_Data ( uint8_t usData )
{
LCD->LCD_DATA = usData;
}
也可以简单明了的如下写法
#define FSMC_Addr_LMT028_CMD ( ( uint32_t ) 0x60000000 )
#define FSMC_Addr_LMT028_DATA ( ( uint32_t ) 0x60010000 )
void LMT028_Write_Cmd ( uint8_t usCmd )
{
*( (uint32_t * )FSMC_Addr_LMT028_CMD)=usCmd;
}
void LMT028_Write_Data ( uint8_t usData )
{
*( (uint32_t * )FSMC_Addr_LMT028_DATA) = usData;
}
03 背光驱动

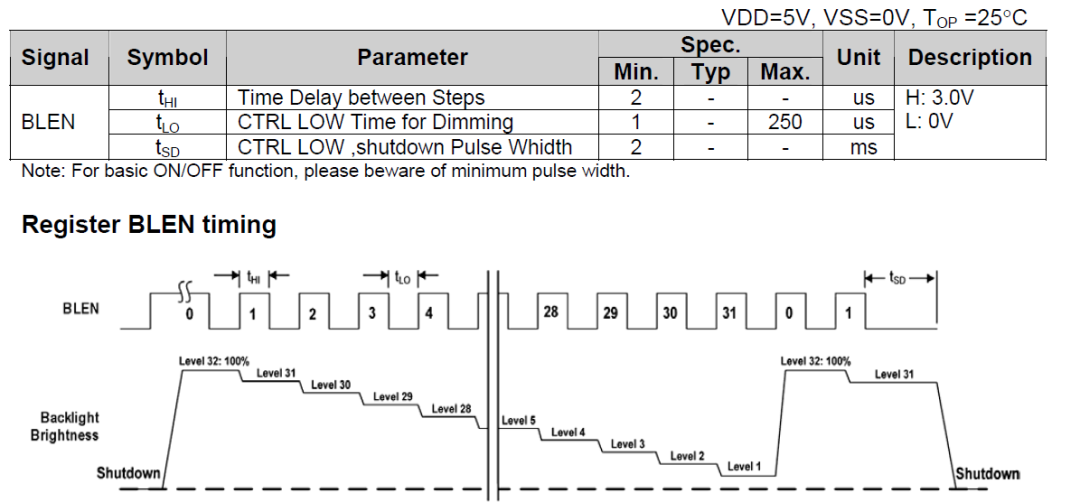

LED背光驱动,根据高电平的占空比决定的,共有32个亮度等级,使用PWM驱动最为合适,通过调节占空比,调节亮度。
04 复位驱动

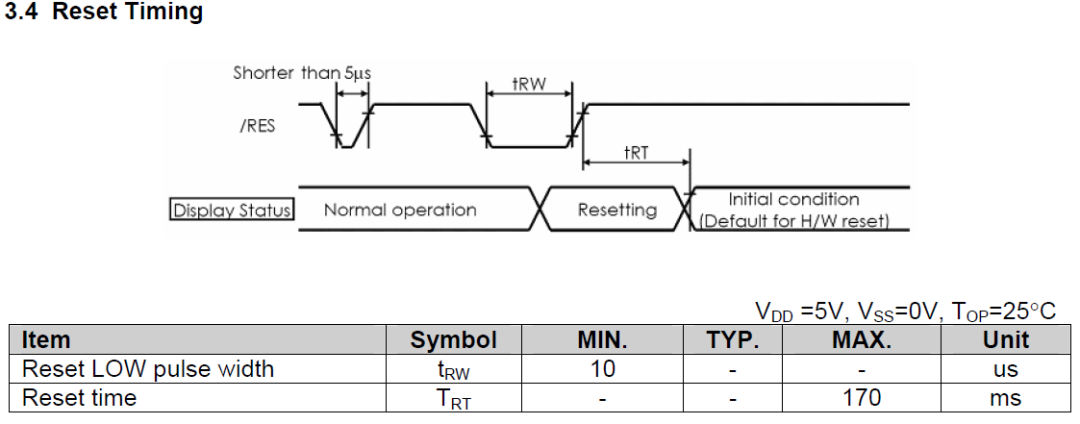

复位脚大于10ms的低电平,然后最大170ms的高电平
05 寄存器配置
寄存器配置还是要先参考厂家给的示例demo,根据LMT028手册进行修改,LMT028手册只有重要的寄存器说明,详细的寄存器说明需要参考ST7789手册。
代码开源地址:
https://github.com/strongercjd/STM32F207VCT6
点击查看本文所在的专辑,STM32F207教程
LMT028D手册、ST7789S手册、LMT028D的demo和ST7789S的demo等资料下载链接
下载链接:https://pan.baidu.com/s/1VgAP6GpcOX8bqTvZUPzAcg 提取码:t4uq
