前言

本文基于Api12

如果你还在使用router做为页面跳转,建议切换Navigation组件作为应用路由框架,不为别的,因为官方目前针对router已不在推荐。

鸿蒙开发:一文探究Navigation路由组件

需要说明的是,Navigation它是一个组件,并不是像router那样可调用的方法,一般作为首页的根容器使用。

简单使用

简单实现一个小案例,从页面A跳转到页面B。按照官方案例,大致三步即可。

第一步,使用Navigation替换主入口页面,并设置NavPathStack,因为要使用NavPathStack执行跳转的逻辑。

@Entry
@Component
struct Index {
  pageStack: NavPathStack = new NavPathStack()

  build() {
    Navigation(this.pageStack) {
      RelativeContainer() {
        Button("点击")
          .onClick(() => {
            this.pageStack.pushPath({ name: "TestPage" })
          })
          .alignRules({
            center: { anchor: '__container__', align: VerticalAlign.Center },
            middle: { anchor: '__container__', align: HorizontalAlign.Center }
          })
      }
      .height('100%')
      .width('100%')
    }
  }
}

第二步,跳转目标页面使用NavDestination做为根布局,并且声明一个跳转页面入口函数。

// 跳转页面入口函数
@Builder
export function TestPageBuilder() {
  TestPage()
}

@Component
struct TestPage {
  @State message: string = 'Hello TestPage';

  build() {
    NavDestination() {
      RelativeContainer() {
        Text(this.message)
          .id('TestPageHelloWorld')
          .fontSize(50)
          .fontWeight(FontWeight.Bold)
          .alignRules({
            center: { anchor: '__container__', align: VerticalAlign.Center },
            middle: { anchor: '__container__', align: HorizontalAlign.Center }
          })
      }
      .height('100%')
      .width('100%')
    }
  }
}

第三步,添加路由表配置,在跳转目标模块的配置文件module.json5进行添加:

  {
    "module" : {
      "routerMap": "$profile:route_map"
    }
  }

route_map.json文件配置如下:

{
  "routerMap": [
    {
      "name": "TestPage",
      "pageSourceFile": "src/main/ets/pages/TestPage.ets",
      "buildFunction": "TestPageBuilder"
    }
  ]
}

以上三步执行完,我们就简单的实现了页面的跳转,当然了,Navigation作为路由容器,有着自身的生命周期还有很多可用的属性或方法,我们挑其中常见的举例说一下。

例一个简单的大纲,方便我们直观的了解:

1、了解Navigation的生命周期。

2、Navigation常见属性方法。

3、NavPathStack常见属性方法。

4、如何使用代码动态配置路由表。

5、常见使用方法

一、了解Navigation的生命周期

大家可以验证一个问题,当使用了Navigation组件之后,会有一个常见的问题,那就是,子页面的onPageShow,onPageHide声明周期是不会走的。

aboutToAppear(): void {
    console.log("===声明周期:aboutToAppear")
  }

  onPageShow(): void {
    console.log("===声明周期:onPageShow")
  }

  onPageHide(): void {
    console.log("===声明周期:onPageHide")
  }

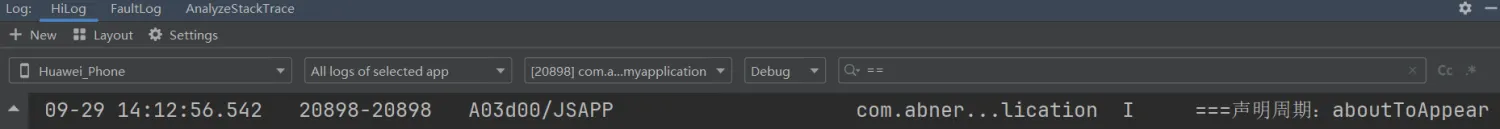

当跳转到目标页面时,控制台只会打印aboutToAppear:

鸿蒙开发:一文探究Navigation路由组件

其主要原因就是,Navigation作为一个路由容器,生命周期会承载在NavDestination组件上,以组件事件的形式进行开放。

鸿蒙开发:一文探究Navigation路由组件

如何得知页面的显示或隐藏,或者切换了前台和后台,需要通过NavDestination的生命周期方法进行获取:

onWillShow:NavDestination组件布局显示之前执行,此时页面不可见(应用切换到前台不会触发)。
onShown:NavDestination组件布局显示之后执行,此时页面已完成布局。
onWillHide:NavDestination组件触发隐藏之前执行(应用切换到后台不会触发)。
onHidden:NavDestination组件触发隐藏后执行(非栈顶页面push进栈,栈顶页面pop出栈或应用切换到后台)

二、Navigation常见属性方法

需要说明的是,Navigation虽然提供了很多方法,而在实际的开发中,用到的确屈指可数,因为一般情况下,什么导航栏,标题栏,我们都是不需要的,毕竟系统的是不符合我们UI设计的,只需要针对性隐藏即可。

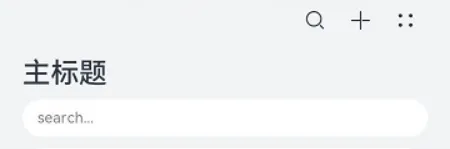

比如提供的标题栏如下所示,能和实际中的UI匹配度,可以说是很低的,当然了,如果你们的设计是类似的,那么完全可以使用系统的。

鸿蒙开发:一文探究Navigation路由组件

鸿蒙开发:一文探究Navigation路由组件

1、title,设置页面标题

也就是上面图中的主标题,直接设置如下:

.title("我是一个标题")

由于subTitle副标题已经过时了,官方替代方案是使用title来代替:

.title(this.NavigationTitle)

通过@Builder自定义布局。

@Builder NavigationTitle() {
    Column() {
      Text('Title')
        .fontColor('#182431')
        .fontSize(30)
        .lineHeight(41)
        .fontWeight(700)
      Text('subtitle')
        .fontColor('#182431')
        .fontSize(14)
        .lineHeight(19)
        .opacity(0.4)
        .margin({ top: 2, bottom: 20 })
    }.alignItems(HorizontalAlign.Start)
  }

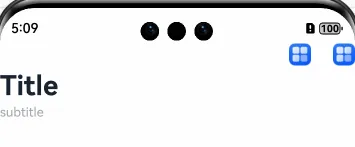

效果:

鸿蒙开发:一文探究Navigation路由组件

2、menus,设置页面右上角菜单

.menus(this.NavigationMenus)

通过@Builder自定义布局。

 @Builder
  NavigationMenus() {
    Row() {
      Image($r("app.media.app_icon"))
        .width(24)
        .height(24)
      Image($r("app.media.app_icon"))
        .width(24)
        .height(24)
        .margin({ left: 24 })
    }
  }

效果:

鸿蒙开发:一文探究Navigation路由组件

3、titleMode,设置页面标题栏显示模式

目前官方提供了有三种模式,Full:固定为大标题模式,Mini:固定为小标题模式,Free:当内容为满一屏的可滚动组件时,标题随着内容向上滚动而缩小(子标题的大小不变、淡出)。向下滚动内容到顶时则恢复原样。

4、backButtonIcon,设置标题栏中返回键图标

.backButtonIcon(new SymbolGlyphModifier($r('app.media.app_icon')))

5、mode,导航栏的显示模式

设置导航栏的显示模式。支持Stack、Split与Auto模式。

当然了,还有很多的属性,如果使用系统提供的标题栏的话,尽量去官方多熟悉熟悉,在实际的开发中,其实这些都是不需要的,直接隐藏即可。

当我们什么也不设置的时候,会发现,内容区域是无法覆盖完整的,这是由于标题栏导致的,我们只需要隐藏即可。

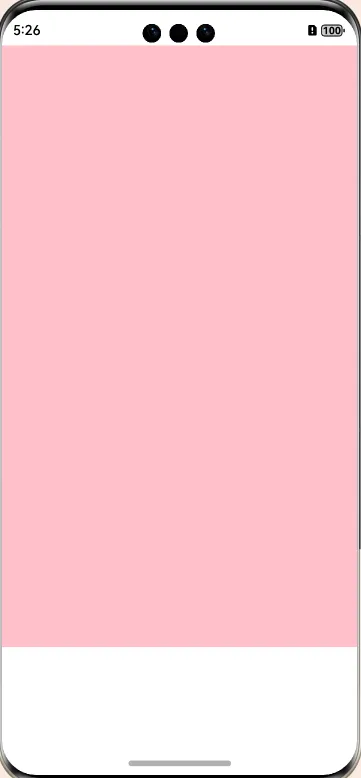

未隐藏前:

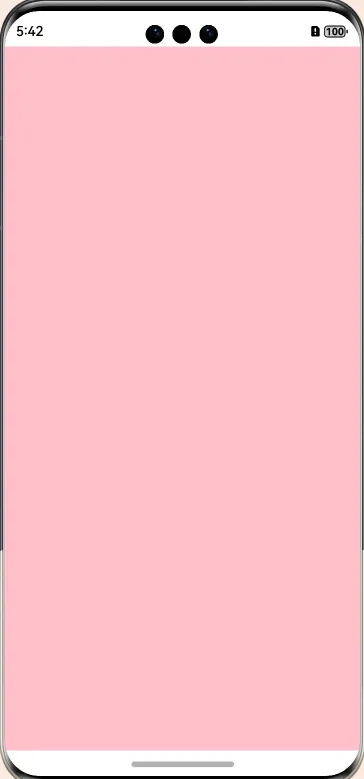

鸿蒙开发:一文探究Navigation路由组件 隐藏后:

.hideTitleBar(true)

鸿蒙开发:一文探究Navigation路由组件

当然了,NavDestination中也有hideTitleBar属性,如果采用自己的UI标题栏,也需要设置为true。

三、NavPathStack常见属性方法

NavPathStack是Navigation路由栈,用于管理路由,比如跳转,移除等等,非常的重要,针对常见的几个属性,我们简单的说一下。

1、pushPath

页面跳转,将info指定的NavDestination页面信息入栈。

this.pageStack.pushPath({ name: "TestPage" })

两个参数,一个是NavPathInfo,一个参数是NavigationOptions,这是api12+的版本,如果是以下的版本,第二个参数是boolean类型,意思是是否支持转场动画。

NavPathInfo对象,name指的是NavDestination页面名称,param是传递的参数,onPop是NavDestination页面触发pop时返回的回调。

比如传递参数

this.pageStack.pushPath({ name: "TestPage",param:"我是一个参数"})

第二个参数NavigationOptions,可以设置页面栈的操作模式和转场动画,比如设置从栈底向栈顶查找,支持转场动画:

 this.pageStack.pushPath({ name: "TestPage",param:"我是一个参数"},{
              launchMode:LaunchMode.POP_TO_SINGLETON,
              animated:true
            })

2、pushPathByName

将name指定的NavDestination页面信息入栈。

this.pageStack.pushPathByName("TestPage","我是一个参数")

三个参数,第一个指的是NavDestination页面名称,第二个是传递的参数,最后一个是boolean类型,是否支持转场动画。

3、pushDestination

和pushPath一致,将info指定的NavDestination页面信息入栈,使用Promise异步回调返回接口调用结果。

4、pushDestinationByName

和pushPathByName一致,将name指定的NavDestination页面信息入栈,使用Promise异步回调返回接口调用结果。

5、replacePath

和pushPath的参数使用一致,主要是用于替换页面栈操作。

6、replacePathByName

和pushPathByName的参数一致,将当前页面栈栈顶退出,将name指定的页面入栈。

this.pageStack.replacePathByName("TestPage","我是一个参数",true)

7、pop

弹出路由栈栈顶元素,也就是销毁当前页面,并触发onPop回调传入页面处理结果。

this.pageStack.pop("返回结果")

8、popToName

回退路由栈到由栈底开始第一个名为name的NavDestination页面,和pop,使用方式一致,不过第一个参数为NavDestination页面名称。

9、popToIndex

回退路由栈到index指定的NavDestination页面,和pop,使用方式一致,不过第一个参数为页面栈的索引。

10、moveToTop

将由栈底开始第一个名为name的NavDestination页面移到栈顶。

11、moveIndexToTop

将index指定的NavDestination页面移到栈顶。

12、clear

清除栈中所有页面。

四、如何使用代码动态配置路由表

开篇我们是用的静态配置的路由实现的跳转,每个页面都需要在路由json文件里进行配置,十分的不便,针对此问题,官方也给我们提供了自定义路由表的方式来实现跨包动态路由。

按照官方解读,具体的实现方案如下:

1、定义页面跳转配置项。

使用资源文件进行定义,通过资源管理@ohos.resourceManager在运行时对资源文件解析。

在ets文件中配置路由加载配置项,一般包括路由页面名称(即pushPath等接口中页面的别名),文件所在模块名称(hsp/har的模块名),加载页面在模块内的路径(相对src目录的路径)。

2、加载目标跳转页面,通过动态import将跳转目标页面所在的模块在运行时加载, 在模块加载完成后,调用模块中的方法,通过import在模块的方法中加载模块中显示的目标页面,并返回页面加载完成后定义的Builder函数。

3、触发页面跳转,在Navigation的navDestination属性执行步骤2中加载的Builder函数,即可跳转到目标页面。

我们简单实现一个小案例:

第一步,创建静态路由模块,此模块,用于存放路由相关的工具类,配置路由加载配置项,并且需要被使用到的模块进行依赖,也就是,牵扯到路由跳转的所有模块都需要依赖此模块。

路由工具类:

export class RouterModule {
  static builderMap: Map<string, WrappedBuilder<[object]>> = new Map<string, WrappedBuilder<[object]>>();
  static routerMap: Map<string, NavPathStack> = new Map<string, NavPathStack>();

  // Registering a builder by name.
  public static registerBuilder(builderName: string, builder: WrappedBuilder<[object]>): void {
    RouterModule.builderMap.set(builderName, builder);
  }

  // Get builder by name.
  public static getBuilder(builderName: string): WrappedBuilder<[object]> {
    const builder = RouterModule.builderMap.get(builderName);
    return builder as WrappedBuilder<[object]>;
  }

  // Registering a router by name.
  public static createRouter(routerName: string, router: NavPathStack): void {
    RouterModule.routerMap.set(routerName, router);
  }

  // Get router by name.
  public static getRouter(routerName: string): NavPathStack {
    return RouterModule.routerMap.get(routerName) as NavPathStack;
  }

  // Jumping to a Specified Page by Obtaining the Page Stack.
  public static async push(router: RouterModel): Promise<void> {
    const harName = router.builderName.split('_')[0];
    await import(harName).then((ns: ESObject): Promise<void> => ns.harInit(router.builderName))
    RouterModule.getRouter(router.routerName).pushPath({ name: router.builderName, param: router.param });
  }

  // Obtain the page stack and pop it.
  public static pop(routerName: string): void {
    // Find the corresponding route stack for pop.
    RouterModule.getRouter(routerName).pop();
  }

  // Get the page stack and clear it.
  public static clear(routerName: string): void {
    // Find the corresponding route stack for pop.
    RouterModule.getRouter(routerName).clear();
  }

  // Directly jump to the specified route.
  public static popToName(routerName: string, builderName: string): void {
    RouterModule.getRouter(routerName).popToName(builderName);
  }
}

路由静态变量

export class BuilderNameConstants {
  static readonly Test: string = 'Test';
}

// Indicates the key of the routerMap table in the RouterModule.
export class RouterNameConstants {
  static readonly ENTRY_HAP: string = 'EntryHap_Router';
}

路由模型对象

export class RouterModel {
  // Route page alias, in the form:${bundleName}_${pageName}.
  builderName: string = "";
  // Routing Stack Name.
  routerName: string = "";
  // Parameters that need to be transferred to the page.
  param?: object = new Object();
}

第二步,主页面配置

@Entry
@Component
struct Index {
 private pageStack: NavPathStack = new NavPathStack()

  aboutToAppear() {
    RouterModule.createRouter(RouterNameConstants.ENTRY_HAP, this.pageStack);
  }

  @Builder
  routerMap(builderName: string, param: object) {
    RouterModule.getBuilder(builderName).builder(param);
  }

  build() {
    Navigation(this.pageStack) {
      RelativeContainer() {
        Button("点击")
          .onClick(() => {
            RouterModule.getRouter(RouterNameConstants.ENTRY_HAP)
              .pushPath({ name: BuilderNameConstants.Test })
          })
          .alignRules({
            center: { anchor: '__container__', align: VerticalAlign.Center },
            middle: { anchor: '__container__', align: HorizontalAlign.Center }
          })
      }
      .width('100%')
      .height('100%')
      .backgroundColor(Color.Pink)
    }.width('100%')
    .height('100%')
    .hideTitleBar(true)
    .navDestination(this.routerMap);

  }
}

第三步,子页面配置

@Component
struct TestPage {
  build() {
    Column() {
      Text("子页面")
    }
    .width('100%')
    .height('100%')
  }
}

@Builder
export function TestBuilder(value: object) {
  NavDestination() {
    TestPage()
  }
  .hideTitleBar(true)
}

const builderName = BuilderNameConstants.Test;
if (!RouterModule.getBuilder(builderName)) {
  const builder: WrappedBuilder<[object]> = wrapBuilder(TestBuilder);
  RouterModule.registerBuilder(builderName, builder);
}

第四步,初始化,动态导包,可以在Ability里或者AbilityStage里进行初始化。

export function importPages() {
  import('../pages/TestPage')
}

以上四步,我们就实现了一个动态路由配置,是不是也是有点复杂,毕竟,动态导包是需要手动配置的,下篇文章,我们就把以上的程序进行简单化。

五、常见使用问题汇总

1、子页面如何拿到NavPathStack

所有的动作都是通过NavPathStack对象进行执行的,主页面我们声明了Navigation,传递了NavPathStack,那么子页面是没有NavPathStack对象的,如何进行跳转操作呢?很简单,只需要传递到子页面即可。

这里用到了@Provide装饰器和@Consume装饰器,也就是与后代组件双向同步。

在主页面声明的时候

@Provide('pageStack') pageStack: NavPathStack = new NavPathStack()

子页面接收

@Consume('pageStack') pageStack: NavPathStack;

2、页面如何拿到传递的参数

根据页面Name来获取传递的数据。

this.pageStack.getParamByName("TestPage")

除此之外,还可以根据索引

this.pageStack.getParamByIndex(1)

3、页面如何接收返回的参数

比如返回,我们随便传递一个数据:

this.pageStack.pop("返回一个数据")

接收返回的数据

this.pageStack.pushPath({
              name: "TestPage", onPop: (info) => {
                //接收返回的数据
                console.log("==========" + info.result)
              }
            })

4、如何对路由进行拦截

this.pageStack.setInterception({
      willShow: (from: NavDestinationContext | "navBar", to: NavDestinationContext | "navBar",
        operation: NavigationOperation, animated: boolean) => {
       //做一些逻辑处理,比如重定向等等
      }
    })

本文标签:HarmonyOSNext/ArkUI

点赞
收藏
评论区
推荐文章
Easter79 Easter79
3年前
vue 路由懒加载
原文链接: vue路由懒加载(https://my.oschina.net/ahaoboy/blog/1796979)路由懒加载当打包构建应用时,Javascript包会变得非常大,影响页面加载。如果我们能把不同路由对应的组件分割成不同的代码块,然后当路由被访问的时候才加载对应组件,这样就更加高效了。结合Vue的异步组件
浩浩 浩浩
4年前
面试官:给你了十分钟,讲出实现 Router 框架的原理
Android开发中,组件化,模块化是一个老生常谈的问题。随着项目复杂性的增长,模块化是一个必然的趋势。除非你能忍受改一下代码,就需要十几分钟的漫长阅读时间。模块化,组件化随之带来的另外一个问题是页面的跳转问题,由于代码的隔离,代码之间有时候会无法互相访问。于是,路由(Router)框架诞生了。目前用得比较多的有阿里的ARouter,美团的WM
海军 海军
4年前
2021前端技术面试必备Vue:(二)组件篇
上一章已经更新了Vue基础,那么本章将更新Vue中最重要的概念组件,会介绍到组件的使用,组件传值,插槽的使用,插槽的分类。当第一章基础掌握差不多了,然后再学习了组件的开发,那么你就可以开发简单的Vue项目,路由文章还没有更新,学习完Router后,就可以开发实战项目了。<sectionid"nice"datatool"mdnice编
Stella981 Stella981
3年前
Flutter企业级路由跳转框架fluro的使用(一)
久违了。记录fluro路由框架的使用。导入依赖  fluro: ^1.6.3组件封装routers.dart这个文件封装了一个路由器,定义了配置方法,封装了有返回值,和无返回值的路由跳转方法。//封装一个Routes 类class Routes {  //定义Router 对象  st
Wesley13 Wesley13
3年前
2.初步认识Angular2
简述:一个完整的Angular应用主要由六个重要部分构成,分别是:组件,模板,指令,服务,依赖注入,和路由.这些组成部分各司其职,而又紧密协作.其中,与用户直接打交互的是模板视图,它是构成组件的要素之一.另一要素是组件类,用以维护组件的数据模型及功能逻辑.路由的功能是控制组件的创建和销毁,从而驱使应用界面跳转切换/指令与模板相互关联,最重要
飞龙AI 飞龙AI
1星期前
DevEcoStudio 中使用模拟器时如何过滤日志
DevEcoStudio中使用模拟器时如何过滤日志鸿蒙核心技术鸿蒙开发者工具DevEcoStudio在HilogSettingsFilter设置Logmessage:A03d00/JSAPP当你看到不断更新的日志时,你会不会崩溃因为Nofilters模式下
为什么mysql不推荐使用雪花ID作为主键
作者:毛辰飞背景在mysql中设计表的时候,mysql官方推荐不要使用uuid或者不连续不重复的雪花id(long形且唯一),而是推荐连续自增的主键id,官方的推荐是auto_increment,那么为什么不建议采用uuid,使用uuid究
京东云开发者 京东云开发者
7个月前
Taro 鸿蒙技术内幕系列(一):如何将 React 代码跑在 ArkUI 上
作者:京东零售朱鸣辉基于Taro打造的京东鸿蒙APP已跟随鸿蒙Next系统公测,本系列文章将深入解析Taro如何实现使用React开发高性能鸿蒙应用的技术内幕背景随着鸿蒙操作系统的快速发展,开发者们期待将现有跨平台应用迁移到鸿蒙平台。Taro作为一个流行的
京东云开发者 京东云开发者
7个月前
Taro 鸿蒙技术内幕系列(二):如何让 W3C 标准的 CSS跑在鸿蒙上
作者:京东零售马银涛基于Taro打造的京东鸿蒙APP已跟随鸿蒙Next系统公测,本系列文章将深入解析Taro如何实现使用React开发高性能鸿蒙应用的技术内幕背景HarmonyOS采用自研的ArkUI框架作为原生UI开发方案,这套方案有完善的布局系统和样式
美凌格栋栋酱 美凌格栋栋酱
4个月前
Oracle 分组与拼接字符串同时使用
SELECTT.,ROWNUMIDFROM(SELECTT.EMPLID,T.NAME,T.BU,T.REALDEPART,T.FORMATDATE,SUM(T.S0)S0,MAX(UPDATETIME)CREATETIME,LISTAGG(TOCHAR(
