ESP8266AT指令接入阿里飞燕 , 轻松天猫精灵语音控制单片机;

Wesley13
• 阅读 1028

安信可ESP-12S AT指令接入阿里飞燕

文章目录

  • 一,前言
  • 二,准备工作
  • 三,后台三元组获取
  • 四,云端设备建立
  • 五,终端节点的配置

一,前言

阿里飞燕的需求越来越多,包括自主品牌接入,需求不再仅模块端,同时有 自有APP开发需求数量愈来愈明显,可见阿里飞燕对接是一大趋势;故我司出了阿里飞燕的AT指令接入其云服务器。

二,准备工作

  1. 模组 ESP-12S 传送门
  2. 阿里云账号
  3. USB转TTL传送门
  4. PC串口调试助手
  5. 接入阿里飞燕的固件获取,请联系商务;

三,后台三元组获取

  • ESP-12S模块内部已经对 GPIO2/GPIO0 内部上拉 , GPIO15 已经内部下拉 ;

ESP8266-12S

MCU

3.3v

3.3v

RX

TX

RX

TX

GND

GND

  • 我们提供的固件已经处理好了与阿里飞燕平台的连接/协议上报和处理, 并把服务器下发的数据通过串口给用户,所以用户需要在自己MCU上处理协议下发的数据解析和处理;

  • 下面仅给出如何通过在拿到了阿里飞燕后台注册的产品的四元组, 生成固件并烧录进去 esp8266-12s 模块; 至于如何在 阿里飞燕生活平台 创建产品 , 参考下面第四点;

  • 各个bin文件烧录的地址如下图,要注意是创建云端设备时使用四元组生成的license.bin .

  • 四元组固件:先在桌面新建一个文本,按照格式把四元组编辑进来,以中括号包裹起来, 每个参数间有空格哦,最后把文件后缀名改为为.bin格式文件即可; 如下格式 :

[ProductKey ProductSecret DeviceName DeviceSecret]

ESP8266AT指令接入阿里飞燕 , 轻松天猫精灵语音控制单片机;

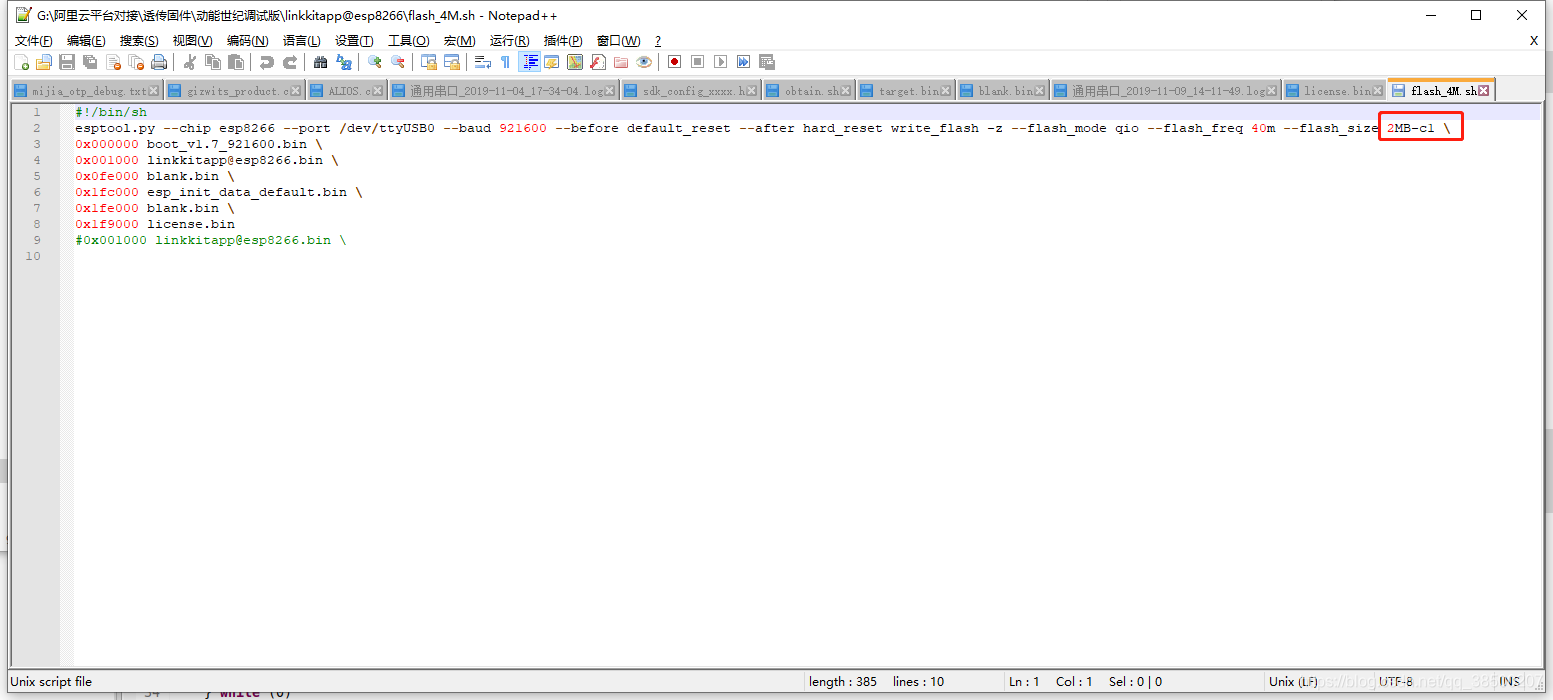

  • 拿到了我司提供的固件和自己生成证书 license.bin , Linux环境的烧录脚本:

ESP8266AT指令接入阿里飞燕 , 轻松天猫精灵语音控制单片机;

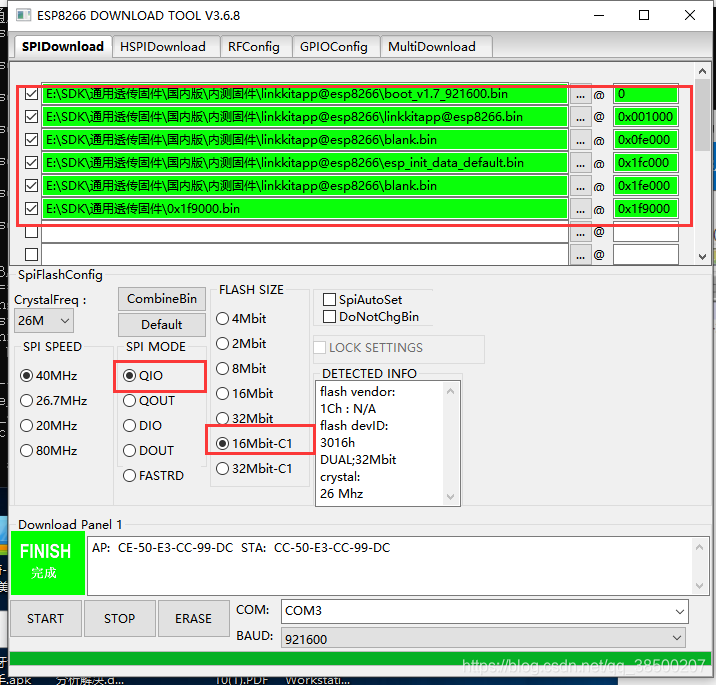

  • 拿到了我司提供的固件和自己生成证书 license.bin , windows的烧录:

ESP8266AT指令接入阿里飞燕 , 轻松天猫精灵语音控制单片机;

四,云端设备建立

点我看创建阿里飞燕云端设备的视频教程
提取码:07yw
(PS:仅看创建云端设备的部分)

五,终端节点的配置

打开云智能公版APP,扫阿里飞燕上的设备码开始配网(先敲配网指令再扫码)

ESP8266AT指令接入阿里飞燕 , 轻松天猫精灵语音控制单片机;

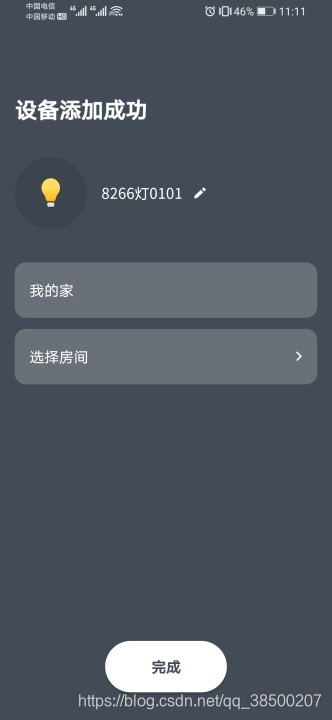

配网成功如下
ESP8266AT指令接入阿里飞燕 , 轻松天猫精灵语音控制单片机;
配置的AT指令如下:

Ai-Thinker Technology Co. Ltd.  --app-1.0.0-20200410.023402 beChina (check pass)

ready
AT
OK
AT+GETMAC
CC-50-E3-CC-99-DC
OK
AT+VERSION
app-1.0.0-20200410.023402 beChina
OK
AT+ALISMARTCONFIG
CLOUD CONNECTED
AT+RECVJSON   //定时发送:300ms(自定义事件间隔)
{"HSVColor":{"Saturation":100,"Value":100,"Hue":0}}
OK
AT+RECVJSON //自行处理和返回OK
{"LightSwitch":0}
OK
AT+RECVJSON  //自行处理和返回OK
{"LightSwitch":1}
OK
AT+RECVJSON  //自行处理和返回OK
{"HSVColor":{"Saturation":100,"Value":100,"Hue":0}}
OK
AT+RECVJSON  //自行处理和返回OK
{"HSVColor":{"Saturation":100,"Value":100,"Hue":40}}
OK
AT+RECVJSON  //自行处理和返回OK
{"HSVColor":{"Saturation":100,"Value":100,"Hue":58}}
OK
AT+RECVJSON  //自行处理和返回OK
{"HSVColor":{"Saturation":100,"Value":100,"Hue":102}}
OK
AT+RECVJSON
{"HSVColor":{"Saturation":100,"Value":100,"Hue":121}}
OK
AT+RECVJSON
{"HSVColor":{"Saturation":100,"Value":100,"Hue":106}}
OK
AT+RECVJSON
{"HSVColor":{"Saturation":100,"Value":100,"Hue":49}}
OK
AT+RECVJSON
{"HSVColor":{"Saturation":100,"Value":100,"Hue":41}}
OK
AT+RECVJSON
{"HSVColor":{"Saturation":100,"Value":100,"Hue":4}}
OK
AT+RECVJSON
{"HSVColor":{"Saturation":100,"Value":100,"Hue":339}}
OK
AT+RECVJSON
{"HSVColor":{"Saturation":100,"Value":100,"Hue":312}}
OK
AT+RECVJSON
{"HSVColor":{"Saturation":100,"Value":100,"Hue":286}}
OK
AT+RECVJSON  //自行处理和返回OK
{"LightSwitch":0}
OK
AT+RECVJSON
{"LightSwitch":1}
OK
AT+RECVJSON
{"HSVColor":{"Saturation":100,"Value":100,"Hue":286}}
OK
AT+RECVJSON
{"LightSwitch":0}
OK
AT+RECVJSON
{"LightSwitch":1}
OK
AT+RECVJSON
{"HSVColor":{"Saturation":100,"Value":100,"Hue":286}}
OK
AT+RECVJSON
{"LightSwitch":0}
OK
AT+RECVJSON
ERROR
AT+RECVJSON
{"LightSwitch":1}
OK
AT+RECVJSON
{"HSVColor":{"Saturation":100,"Value":100,"Hue":286}}
OK
  • 最后共勉
