读取IT8563WE时,读取第一次正确,第二次错误,第三次正确,第四次错误。。。。。。

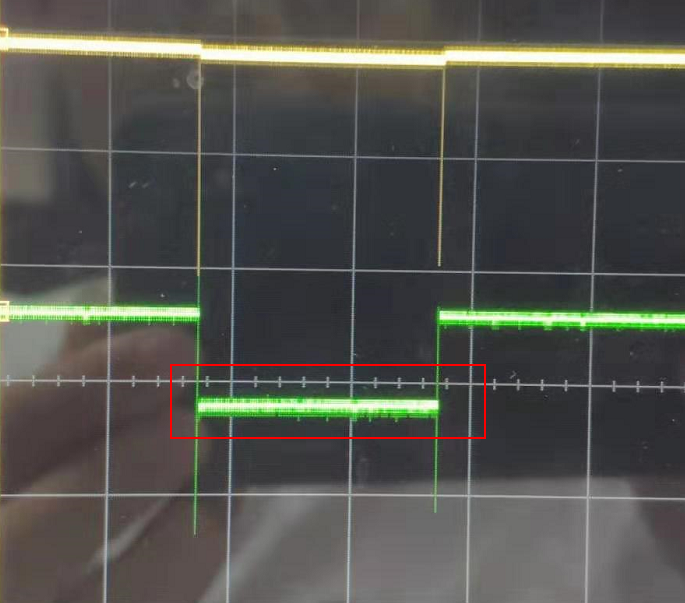

看到读取成功之后,SDA信号没有被正确拉高,电平大概只有一半。
再次读取,主机设置读模式时,从机会发送NACK,会将电平拉高。这样第三次读取时,SDA和SCL数据信号线都是高电平。
注意:当第一次读取完毕,SDA没有被完全拉高是,直接将VCC接入SDA脚,SDA仍然不能恢复电平最高,应该是IT8563WE的问题。

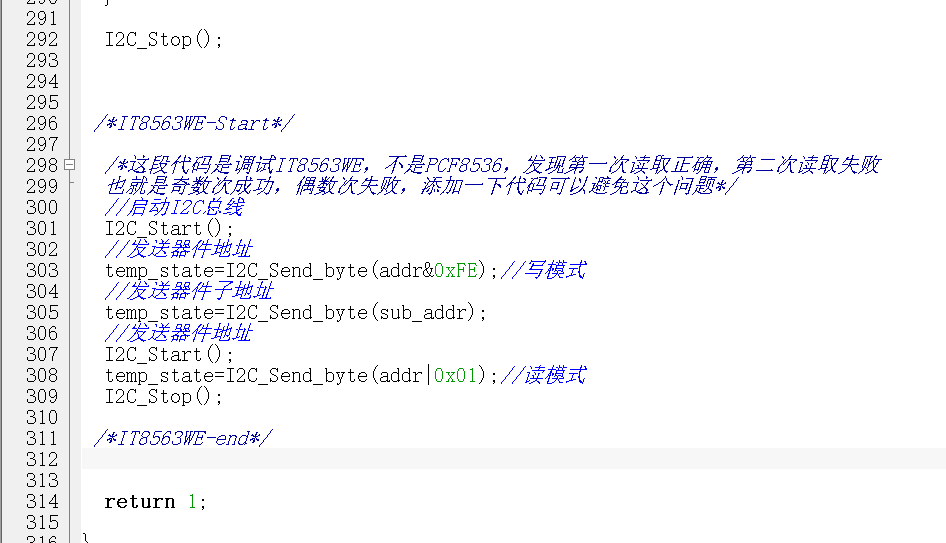

临时解决办法:
读取成功后,再次读取,在主机设置读模式时,从机会发送NACK,会将电平拉高
过一段时间再次修改找到根本原因

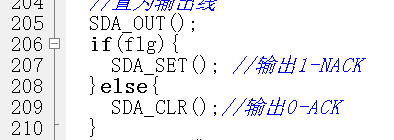

读取最后一个字节应该是NACk的回包

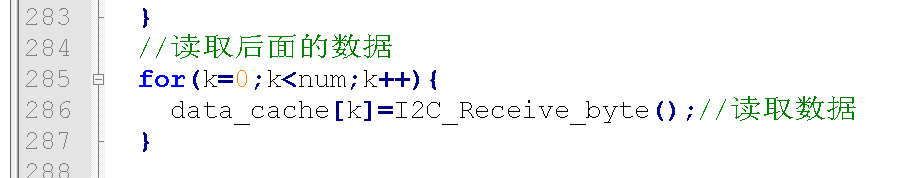

原来代码

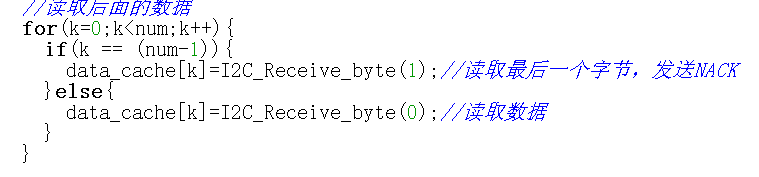

修改之后

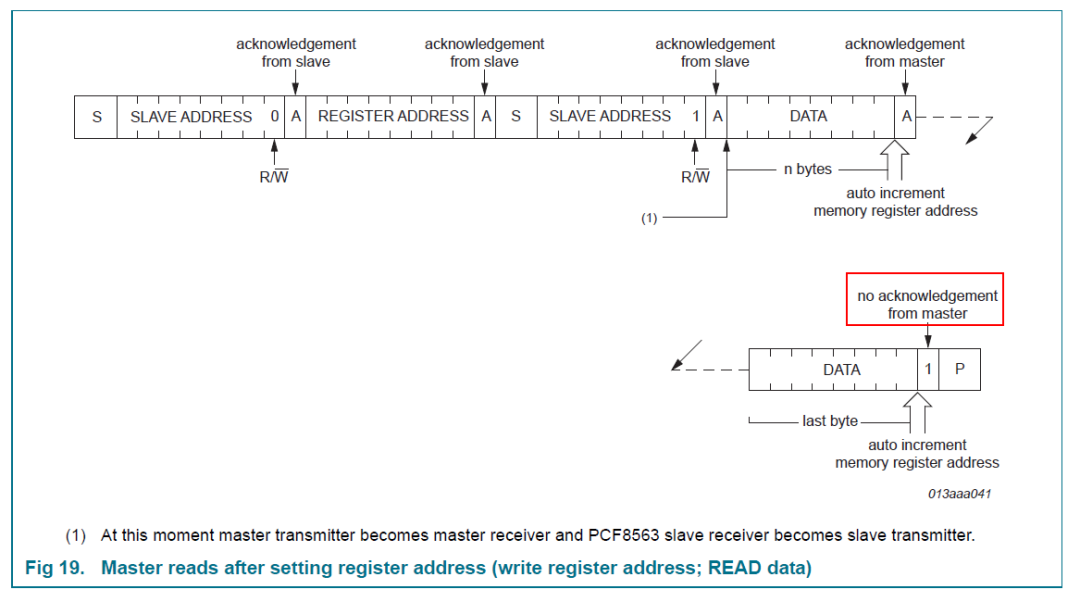

读过程

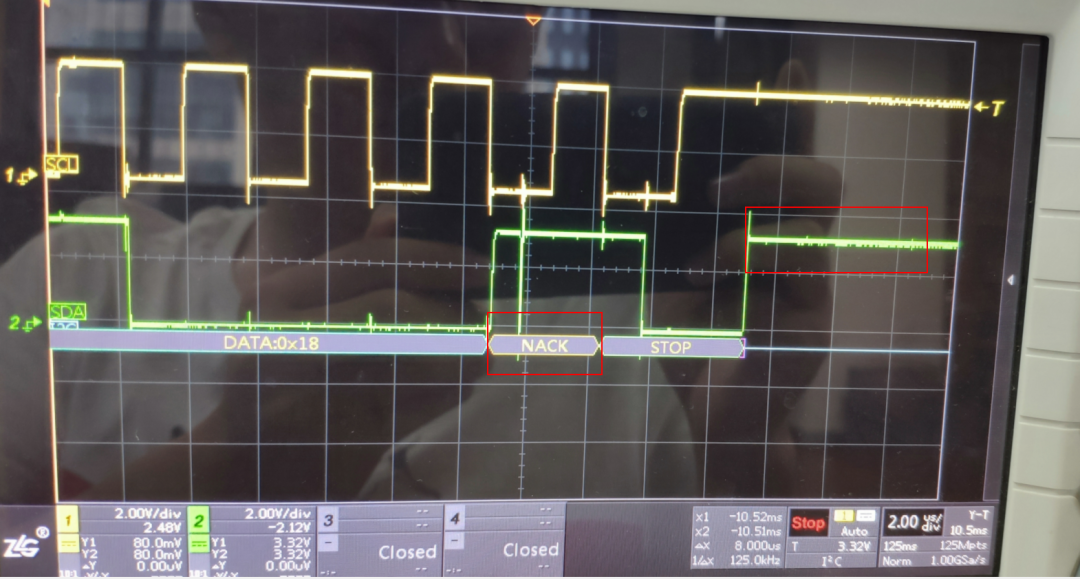

波形图,发送NACK后,再发送STOP,电平恢复高电平
开源地址:
https://github.com/strongercjd/STM32F207VCT6
点击查看本文所在的专辑,STM32F207教程
